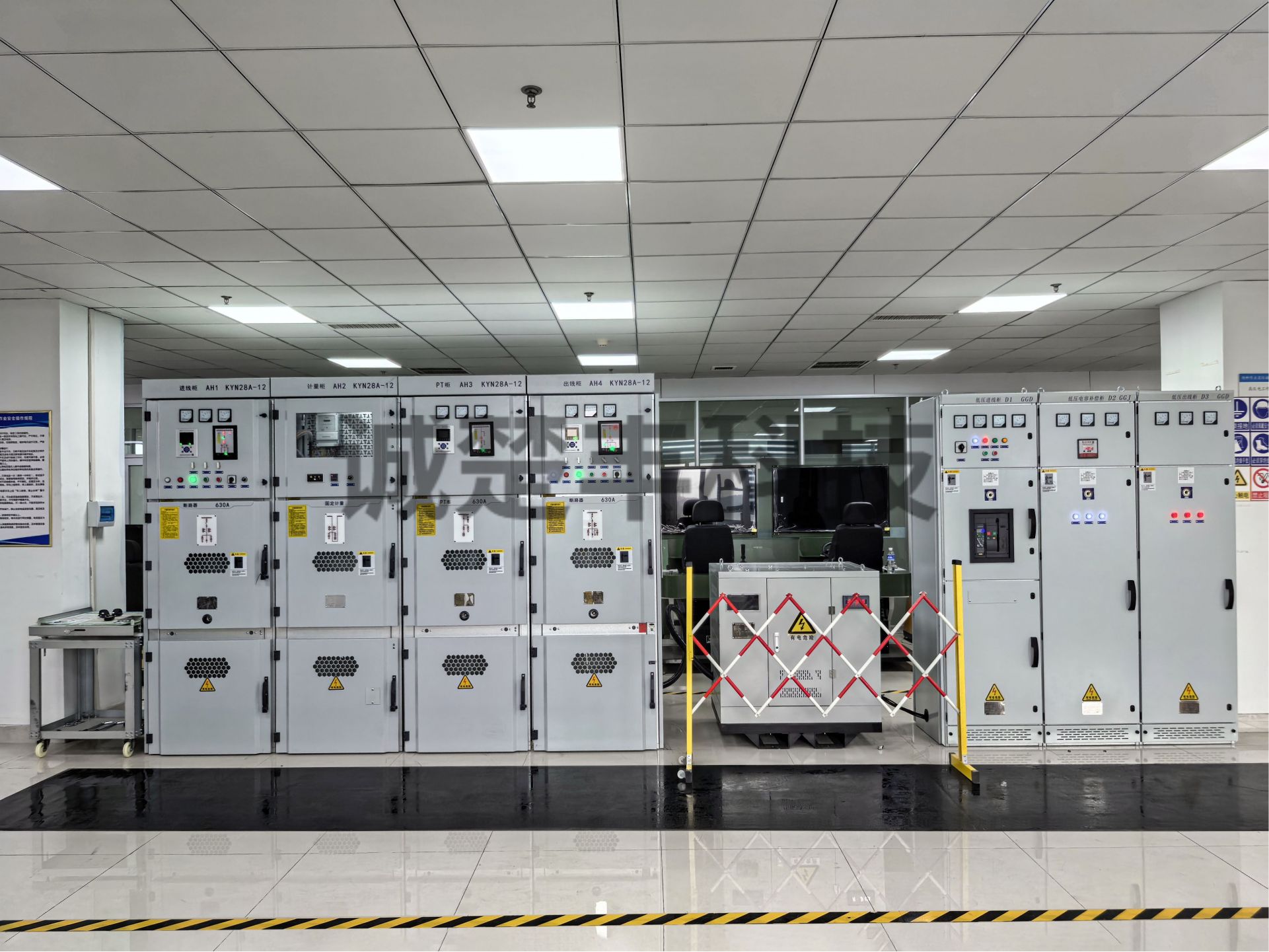

K31 高压电工作业-10/0.4kV变配电系统（成套开关柜）考位

1.电气及物理参数

（1）工作电源：一次供电AC380V±10%，二次供电AC220V±10%，额定频率：50Hz

（2）设备尺寸：

10kV高压进线柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m

10kV高压计量柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m

10kV高压PT柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m

10kV高压出线柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m

（3）10kV高压开关柜单柜重量：约600Kg（1套4柜共2400Kg）

（4）考位面积≥30m2

（5）单位面积承重：≥600Kg/㎡

2.开关柜体为国标KYN28A-12铠装中置式交流金属封闭开关设备(以下简称开关柜)

(1)开关设备符合EC298《额定电压1kV以上52kV及以下的交流金属封闭开关设备和控制没备》、IEC694(高压开关和控制没备共用条款》，GB3906《3-36kV交流金属封闭开关设备》及DIA04《户内交流高压开关柜订货条件》等标准的要求。

(2)产品的外壳完全是由覆铝锌钥板经CNC机床加工多重折弯成形后用螺栓组装而成，具有高强度的抗腐蚀性和机械强度，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有1P4×级的防护等级。

(3)开关柜的主开关配置多种国产系列真空断路器。

(4)断路器的裸导体空气绝缘距离均能大于125mmn，复合绝缘大于 60mm。断路器均具有长寿命、高参数、少维护、小体积的优点。

(5)装置中 VS1-12/630 断路器的机械结构可满足学员频繁操作，手车操作室内安装有稳定高导轨，可轻巧地推进或抽出断路器手车；手车室内设计有带自动锁扣，可满足手车断路器与母排侧和电缆侧自动隔离的要求，手车有隔离位置、试验位置及工作位置智能仪表显示，每一位置均设有定位装置。

(6)符合国标要求，具有完整的“五防”功能。

(7)开关柜配备开关状态显示仪及智能仪表，可真实再现高压配电系统运行场景及故障场景，模拟10kV送电、断路器分合闸、储能等动作发生，以及相关指示灯、10kV电压表、负载电流表显示相应变化。

(8)故障排查模拟装置：可通过实操装置实现输电系统中常见故障场景的模拟功能：速断电流、变压器高温/超高温、油浸式变压器轻瓦斯/重瓦斯、变压器网门未关闭出现网门跳闸等。当故障信号发出后，高压柜的微机保护装置会发出相应的报警和联锁信号，导致断路器跳闸。

3.高压电工中置柜（出线柜），型号：AH2/KYN28A-12

(1)外壳：冷轧板喷塑。

(2)手车式高压真空断路器1台，额定电压12kV;额定电流≥630A。

(3)接地开关1台。

(4)开关状态指示仪：额定电压 220V，显示开关状态、小车工作位置/试验位置、断路器位置、接地刀位置、弹簧储能状态、高压带电指示等。

(5)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。

(6)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：过流保护、低电压保护、过电压保护、过负荷保护、高温保护、超温保护、轻瓦斯保护、重瓦斯保护、网门跳闸等。

    4.高压电工中置柜（进线柜），型号：AH2/KYN28A-12

(1)外壳：冷轧板喷塑

(2)手车式高压真空断路器1台，额定电压12kV，额定电流≥630A。

(3)开关状态指示仪：额定电压 220V,显示开关状态、小车工作位置/试验位置、断路器位置、弹簧储能状态、高压带电指示等。

(4)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。

(5)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：过流保护、低电压保护、过负荷保护、高温保护、超温保护、轻瓦斯保护、重瓦斯保护等。

5.高压电工中置柜（计量柜），型号：AH2/KYN28A-12

外壳：冷轧板喷塑，尺寸 (宽×深×高)：1500mm×800mm×2300mm，允许尺寸偏差±5mm。

6.高压电工中置柜（PT柜），型号：AH3/KYN28A-12

(1)外壳：冷轧板喷塑。
    (2)PT手车1台，额定电压12kV;额定电流630A。
    (3)电压互感器，额定电压12kV;二次电压100V;单绕组，10/0.1kV 0.5级。
    (4)开关状态指示仪：额定电压220V，显示开关状态、小车工作位置/试验位置、高压带电指示等。
    (5)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。
    (6)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：低电压保护、过电压保护等。
