K32高压电工作业10/0.4kV变配电系统（架空线路）

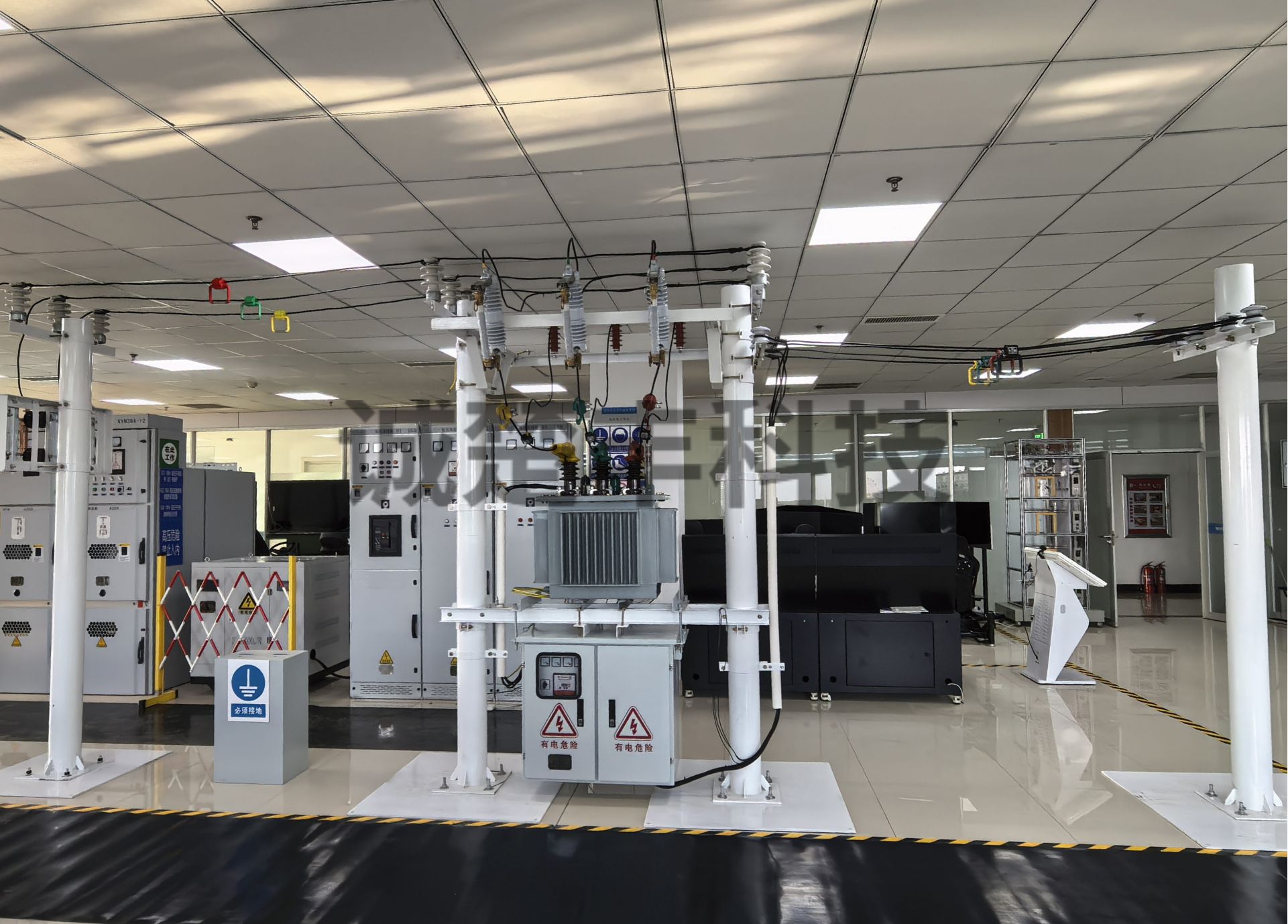

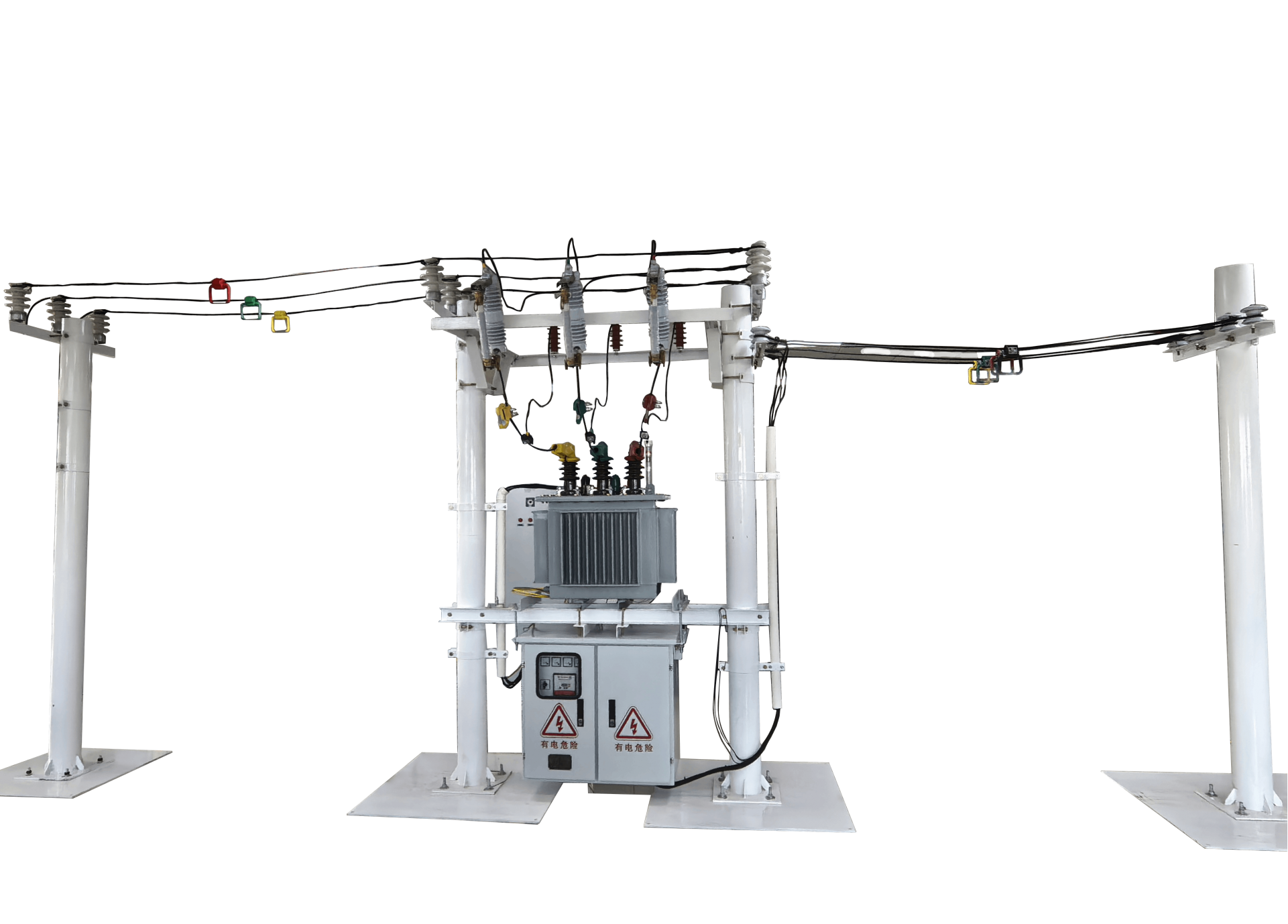

10/0.4kV变配电系统（架空线路）采用4柱版电杆方案，包括10kV高压侧电杆1根，变压器立柱电杆两根，0.4kV低压侧电杆一根，电杆高度3米以上，满足跌落式熔断器底部距离地面>2.5米以上。高压侧电缆及低压侧电缆距离油浸式电力变压器长度（间距）均大于2.5米，线路配置整套横担、抱箍、瓷瓶及电力金具均符合国标要求。架空线路包含10/0.4KV油浸式电力变压器1台、跌落式熔断器（RW11-10 100A-200A）1套3个、10kV高压隔离开关（GW9-10/630A）3个、氧化锌避雷器（HY5WS-17/50）3个，绝缘瓷瓶12个、3米高水泥电杆4根、架空线及整套横担、抱箍、瓷瓶及电力金具1套，低压综合配电箱（JP柜），间隔围栏1套，作业环境显示屏（5行显示），可由系统触发或人工随机指定作业气温、天气、风速、风向等。

根据随机风向，考查考生对变压器停电和送电过程中在高压侧和低压侧的正确操作流程。考查考生在停电后的挂设接地线的正确流程；在送电前拆除接电线的正确流程。

柱上低压配电柜：

内装隔离开关、断路器、电压表、电压转换开关、电流表、电流互感器、避雷器、无功补偿控制器、电力电容器、接触器、指示灯等设备设施。

1.电气及物理参数

（1）输入电源：三相五线制AC380V±10%，额定频率：50Hz

输出电压：AC380V/220V±10%，额定频率：50Hz

（2）变压器尺寸（长×高×深，m）：0.8×0.8×0.5，偏差±0.05m

2.功能

（1）控制与保护

熔断器隔离开关：具备隔离电源和短路保护功能，可在检修时安全隔离电路，160A 的壳架电流保证了较大的过载能力，适用于三相电路。

塑壳断路器：具有过载、短路保护功能。

微型断路器：用于支路保护，D 型曲线适用于电感负载和冲击性负载，能快速切断过载和短路电流，保障支路用电安全。

（2）测量与计量设备

电流互感器：用于将大电流转换为小电流，便于电流表测量和电能计量。

电流表：与电流互感器配合使用，实时显示电路中的电流值，指针式设计便于直观读取数据。

电压表：用于测量电路电压，为操作人员提供电压状态信息，确保系统电压在正常范围内。

电压转换开关：可实现三相电压的切换测量，通过旋转开关选择不同的电压测量回路。

（3）无功补偿

无功补偿控制器：自动监测系统无功功率，根据负载变化控制电容器的投切，提高功率因数，降低线路损耗。

接触器：用于控制电容器的通断，在无功补偿控制器的指令下，实现电容器的快速投切。

电容器：额定电压 0.45kV，额定容量 5kvar，三相电容器，用于补偿系统无功功率，提高电能质量。

（4）其他功能

避雷器：用于限制过电压，保护电气设备免受雷击和操作过电压的侵害，0.28kV 的额定电压适用于低压配电系统。

指示灯：用于指示电路的运行状态，红色灯光表示电路处于带电或故障状态。

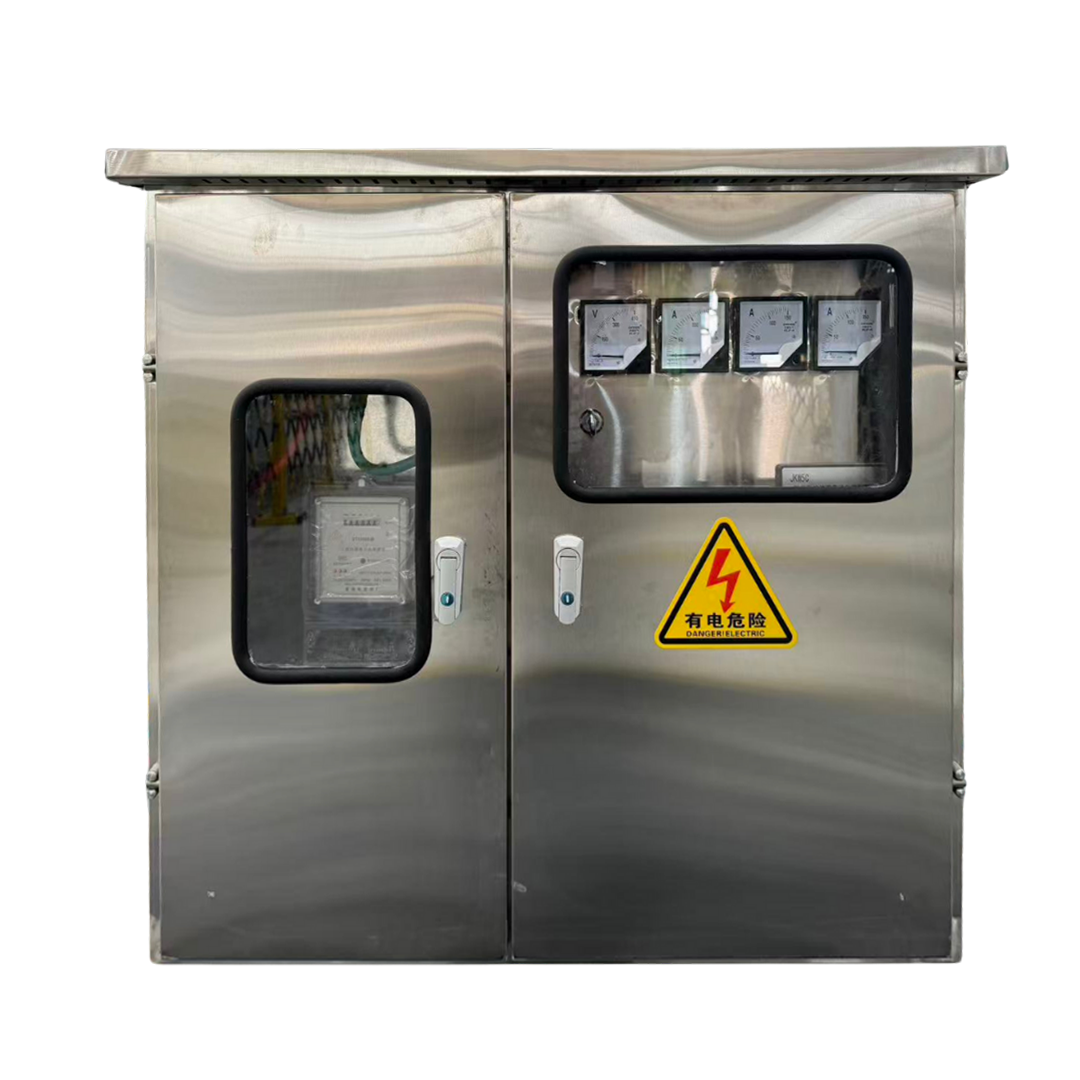

（柱上变压器低压配电柜）

油浸式变压器

1.电气及物理参数

（1）额定电压：10/0.4kV，高低压两侧不加电

（2）变压器尺寸（长×宽×高，m）：0.66×0.43×0.87，偏差±0.05m

2.功能

高压侧额定电压为 10kV，用于从 10kV 输电线路获取电能，接入高压电网。

低压侧额定电压为 0.4kV（即 400V），经过变压器降压后，为用户端提供合适的用电电压，满足常见的三相用电设备及单相 220V 用电需求（通过三相四线制中的线电压和相电压关系实现）。

作业环境显示屏

（1）电气及物理参数

设备电压：单相三线制AC220V±10%，50Hz

外形尺寸：(长×宽×高，m):0.6×0.43×0.08，偏差±0.01m

（2）功能参数

1)可设置气温、天气、风速、风向、场地平整度、排水各项信息。

2)每项信息有多个数值：气温可设置多个气温值；天气可设置晴、雨、雪、雾；风速可设置多个数值和等级；风向可设置几个方向。

3)可实现多种组合。

4)可显示设置完成的各项信息。

5)可通过按键的切换来显示每项信息的多个数值。

6)通过设置的各项信息的显示值，来指示当前的作业环境是否适合进行该实操作业。
