低压一次接线模拟屏

1.电气及物理参数
    （1）电源：AC 220V±10% 50Hz
    （2）设备尺寸（宽×高，m）：1.5×1，支架可选配
    （3）设备采用马赛克拼接屏：采用阻燃 ABS 工程塑料模块拼接，颜色灰色，耐磨耐老化。


2.功能参数

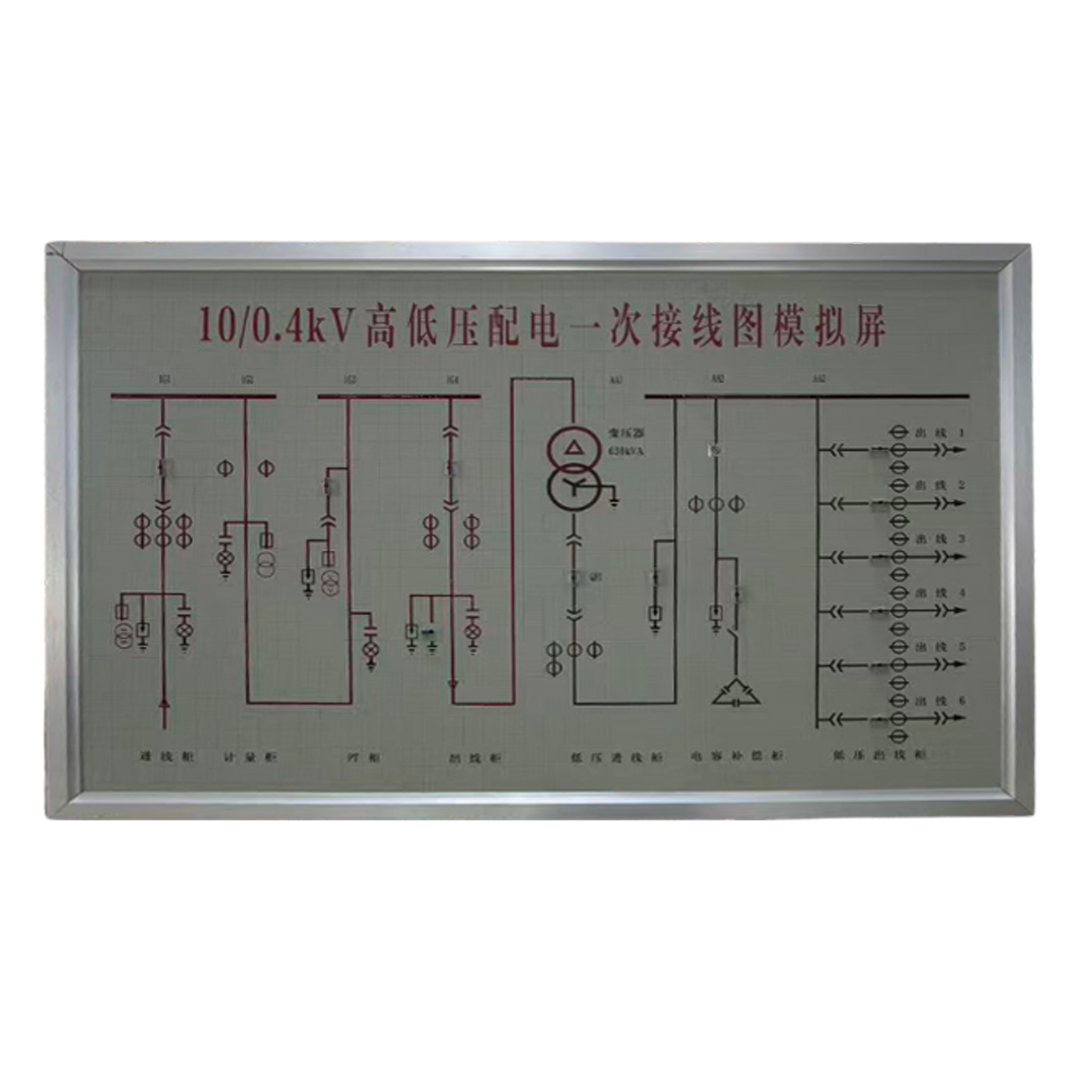

    （1）低压一次接线模拟屏是系统中用于直观展示低压配电系统接线方式、设备状态及电力流向的可视化装置，一次系统模拟屏是与配套开关柜一致的系统图。
    （2）模拟屏能明确表示各开关柜实际状态、接线方式、供电方式和各种开关的分/合状态，能实现正式操作前模拟操作流程预演，确保操作步骤正确，并有相应的指示和灯光显示，采用 LED 灯珠，显示颜色包括红（合闸）、绿（分闸）， 高低压配电一次系统图报警功能，支持实现预演操作错误报警功能。
    （3）设备配合完成低压柜操作过程中操作步骤的模拟验证。
