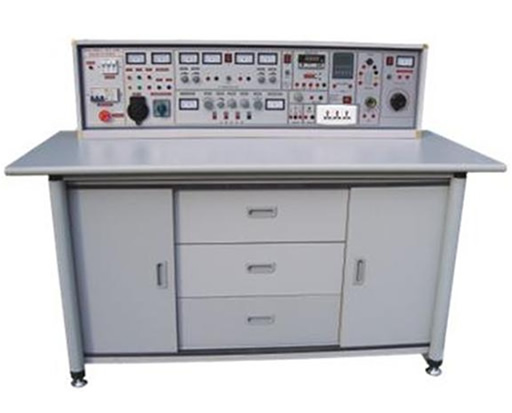

电工技能实训与考核实验室成套设备

二、实训台构成与性能：

1、电源及参数：

1.1、输入电源：三相四线电源，输入时指示灯亮

1.2、电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。

1.2.1　监视电压表：通过换相开关指示三相输出电压。

1.2.2　三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。

1.2.3　0-220V电源输出：一组万能插座。为各种仪器提供工作电源。

1.2.4　可调交直流电源：一台0.5KVA单相调压器，输出0～240V交流电压，电压输出有表指示。

1.2.5　恒流稳压电源：一路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

1.3　智能型真有效值交流电流表：精度0.5级，测量范围0～5A，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成。具有量程自动判断、真有效值自动切换、告警、复位功能。使用方便，精度高，安全可靠。

1.4　智能型交流多功能测量电表：可同时测量电流I、电压U、功率Kw、电能Kwh、工作时间T。

2、实验操作桌：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

三、整套设备构成与配备（以二十四座为例）：

1、实训操作桌12张，一桌二座，操作桌桌面中央设置九孔通用继电控制实训插板（尺寸：45×70cm），继电控制实训根据电路要求插上电气元件，布线实验。元器件已装在特制元件盒上，实验时插在通用底板上就能连线实训，方便、灵活。每张操作桌配有一块胶皮板，保护插板和桌面（如需要在桌上放置电动机、焊接、放重物等）。

2、示教控制台：由示教实训操作桌、实训台、演示控制屏组成，能分别控制12台学生实训台的电源。尺寸为160×70cm。

3、实训台，共12台，每张学生实训操作桌上配置1台。

4、器材配备：人体复苏模型1个、灭火器1只，手电钻3把，表笔、扳手、尖嘴钳、钢丝钳、剥线钳等工具13套，电烙铁及烙铁架25套，MF-50万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，保险盒39只，配电板26块，熔断器78只，拉线开关，圆插座，平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电动机26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，双门立柜2个，学生凳25张。

四、实训项目：

1.低压验电表的使用。　　　　　　　　　　　　22.小型变压器故障检查与排除。

2.灭火器的操作方法。　　　　　　　　　　　　23.三相鼠笼式电动机的拆装与测试。

3.口对口人工呼吸法和胸外心脏压挤法观察。　　24.三相鼠笼式电动机运行巡视。

4.常用工具的使用与识别。　　　　　　　　　　25.三相鼠笼式异步电动机的定期检修。

5.常用导线的连接和绝缘的恢复。　　　　　　　26.三相鼠笼式异步电动机故障分析。

6.电烙铁的拆装与焊接技能训练。　　　　　　　27.定子绕组局部故障的排除。

7.电工识图训练。　　　　　　　　　　　　　　28.单相电容式电动机绕组的拆换。

8.配电板安装。　　　　　　　　　　　　　　　29.单相电容式电动机故障与排除。

9.室内配线。　　　　　　　　　　　　　　　　30.手动正转控制线路的安装与检修训练。

10.室内照明线路安装。　　　　　　　　　　　 31.接触器点动正转控制

11.电流表、电压表的安装。　　　　　　　　　 32.具有自锁的正转控制。

12.万用表转换开关的使用和读数。　　　　　　 33.具有过载保护的正转控制。

13.交流电压的测量。　　　　　　　　　　　　 34.接触器联锁的正反转控制。

14.直流电压、直流电流的测量。　　　　　　　 35.按钮联锁的正反转控制线路。

15.电阻的测量。　　　　　　　　　　　　　　 36.按钮、接触器复合联锁的控制线路。

16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。

17.常用开关类电器拆装。　　　　　　　　　　 38.X62-W型铣床主轴与进给电机的联锁控制。

18.交流接触器的拆卸与组装。　　　　　　　　 39.时间继电器控制Y-△降压起动控制。

19.热继电器与时间继电器的拆卸和组装。　　　 40.C620-1型车床控制线路的模拟安装。

20.常用启动器的结构观察及检测。　　　　　　 41.直流电动机的拆装训练（教师演示）。

21.小型变压器的制作。　　　　　　　　　　　 42.直流电动机的检修训练（老师演示）。

电工技能实训与考核实验台元件配置清单（每台）

注：

示教台配置清单：在上述配备元器件的基础上，增加复苏模型1个、直流电动机1台、灭火器1只、数字万用表1只、转速表1只、绕线机2台、电动机拉具1套、变压器绕线桌1张、双门拉柜2个及手电钻3把。
