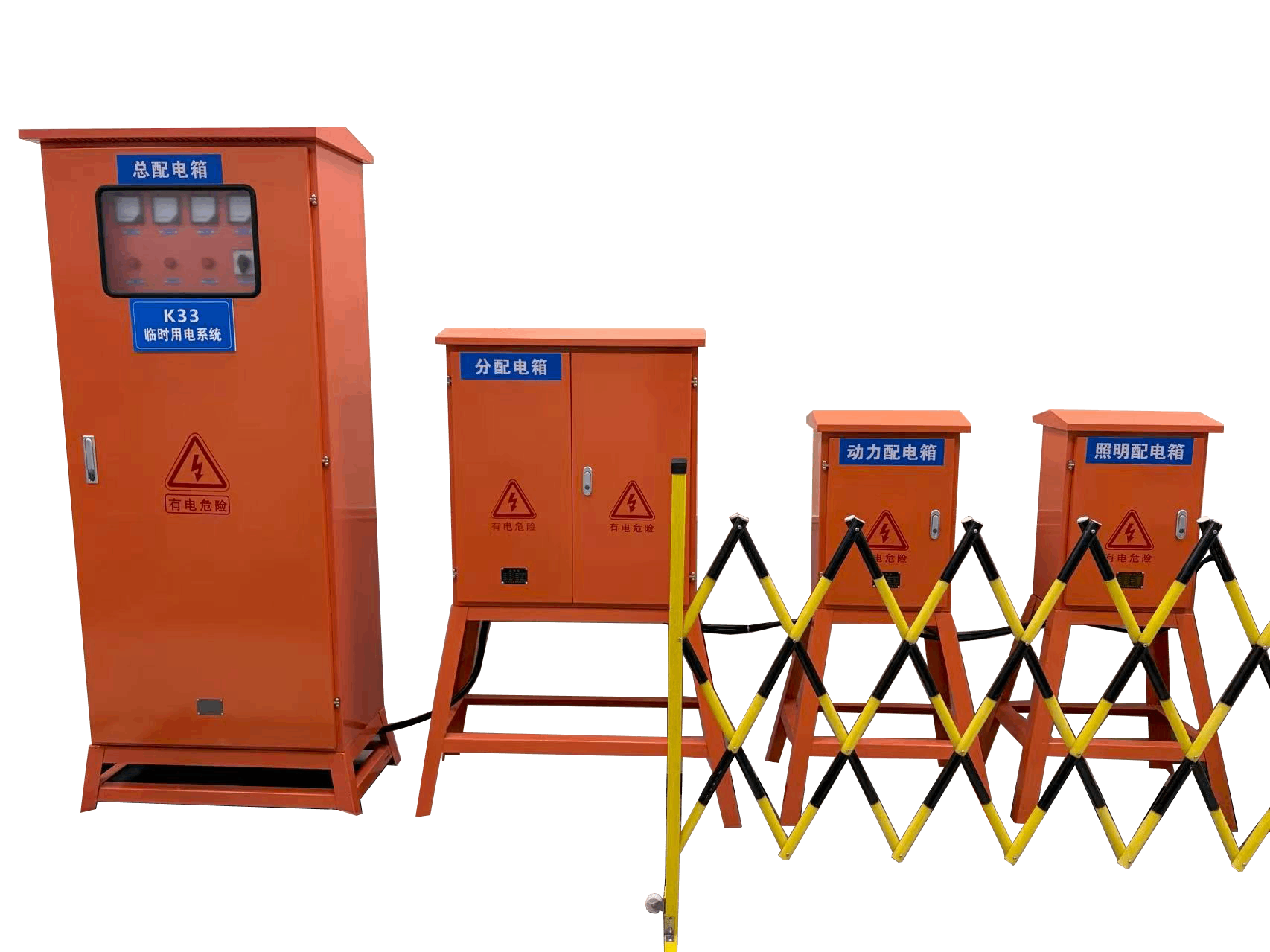

低压电工K33 临时用电实操设备

低压电工K33 临时用电实操设备
（一）通用部分
1 范围
本文件规定了低压电工K33临时用电实操设备的技术要求、场地条件、安全设计、功能参数、结构配置、元器件清单、试验验收、技术服务及包装运输。本文件适用于低压电工作业安全技术实际操作考试、实训与技能鉴定，满足施工现场临时用电三级配电、二级保护操作及隐患排查考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
JGJ/T 46 《建筑与市政工程施工现场临时用电安全技术标准》
GB/T 14048 《低压开关设备和控制设备》
GB 7251 《低压成套开关设备和控制设备》
GB/T 18802 《低压电涌保护器》
低压电工作业安全技术实际操作考试标准
3 术语和定义
1.低压电工K33临时用电实操设备：模拟建筑施工现场临时用电三级配电系统，采用AC24V安全电压供电，用于临时用电接线、操作、维护及隐患排查的实训考核装置。
2.三级配电系统：总配电箱→分配电箱→开关箱三级配电结构。
3.TN-S系统：电源中性点直接接地，PE线与N线完全分开的三相五线制系统。
4.二级剩余电流动作保护系统：总配电箱和开关箱分别设置剩余电流保护器。
5.智能电机检测：自动识别电动机正转、反转、缺相状态，通过三色指示灯显示并触发缺相报警的功能。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及电力行业现行标准执行。
4.2 系统严格遵循JGJ/T 46要求，采用三级配电、TN-S系统、二级剩余电流保护，所有实训回路采用AC24V安全电压。
4.3 所有箱柜结构、元器件配置与施工现场实际一致，防护等级满足户外使用要求。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任。
（二）专项技术要求
1 电气及物理参数
1）工作电源：一次供电三相五线制AC380V±10%，二次供电三相五线制AC24V±10%，额定频率50Hz
2）材质要求：支架采用Q235-A国标碳钢50mm×50mm×3mm角铁焊接而成；配电箱采用1mm厚冷轧板折弯焊接而成，表面酸洗磷化后喷塑处理（RAL2008橘红，平光纹）
3）设备尺寸：
一级总配电箱（深×宽×高）：0.39m×0.8m×2.07m（±0.05m）
二级分配箱（深×宽×高）：0.27m×0.75m×1.45m（±0.05m）
三级动力箱（深×宽×高）：0.24m×0.4m×1.2m（±0.05m）
三级照明箱（深×宽×高）：0.24m×0.4m×1.2m（±0.05m）
4）设备总重量：约240kg
5）单位面积承重：≥150kg/㎡
6）考位面积：≥10㎡
7）使用环境：温度-5℃～+40℃，湿度≤85%无凝露，海拔≤2000m
8）防护等级：所有箱柜IP54（防灰尘堆积、防各方向溅水）
2 安全保护系统
1）采用三级配电+TN-S三相五线制+二级剩余电流保护的标准架构
2）防触电双重保险：
终端漏保全覆盖：总配电箱、分配箱、动力箱、照明箱所有回路配置漏电保护器，实现"末端保护"，模块化设计便于维护
TN-S系统+重复接地：PE线独立贯通，多级箱处增设重复接地，降低接地电阻，防止PE线断线时设备外壳带电
3）设备防护：
一级箱内置T2级40kA浪涌保护器，防止雷击过电压损坏设备
配置AC380V转AC24V隔离变压器，实现电源与负载电气隔离，避免人员触电及一次侧故障传导
4）阻燃防护：所有箱柜面板内配工业级环氧树脂复合阻燃与抑燃材料，防止内部电弧或高温引发火灾
5）设备智能检测电动机正转、电动机反转、缺相，并通过三种不同颜色指示灯分别显示，电动机缺相智能报警，模块采用一体式钣金设计
6）所有箱柜金属外壳通过PE线可靠接地，绝缘电阻≥100MΩ
7）总回路配置急停功能，可一键切断所有电源
3 系统组成
1）一级总配电箱单元：含刀隔离开关、互感器、塑壳断路器、漏电断路器、浪涌保护器、电能表、测量仪表等
2）二级分配箱单元：含塑壳断路器、微型断路器、零排、地排、分支排等
3）三级动力箱单元：含微型断路器、漏电断路器等
4）三级照明箱单元：含微型断路器、漏电断路器等
5）智能电机检测单元：一体式钣金检测模块、三色状态指示灯、缺相报警模块
6）安全防护单元：PE线系统、重复接地装置、浪涌保护器、隔离变压器
7）辅助器材单元：配套线缆、端子、标识牌
4 核心功能要求
4.1 一级总配电箱功能
1）电源分配：通过主开关接收外部AC380V电源，分配至二级分配箱
2）安全隔离：内置隔离变压器，将AC380V转换为AC24V安全电压，防止学员触电
3）防雷保护：T2级40kA浪涌保护器防御直击雷，保护后端所有设备
4）人身安全防护：全回路配置漏电保护器，动作电流100mA，动作时间＜0.1s
5）监测功能：电压表、电流表实时监控总回路电气参数；内置电动机正反转及缺相检测电路，具备对应状态指示
6）计量功能：配置三相四线互感式电能表，实现用电量计量
4.2 二级分配箱功能
1）电力中转：接收一级箱进线，分配至三级动力箱和照明箱
2）分级保护：塑壳断路器实现过载/短路保护
3）箱内采用工业级环氧树脂复合阻燃与抑燃材料，防止内部电气元件因过载、短路产生电弧或高温引发火灾
4.3 三级动力箱功能
1）动力负载支持：通过主开关和漏电开关，驱动电机设备（如电焊机、水泵模拟负载）
2）人身安全防护：全回路配置漏电保护器，动作电流100mA，动作时间＜0.1s
3）箱内采用工业级环氧树脂复合阻燃与抑燃材料，具备优异的防火性能
4.4 三级照明箱功能
1）精细化配电：多路漏电开关支持单相小负载，如LED照明、小型工具、办公设备等
2）人身安全防护：全回路配置漏电保护器，动作电流100mA，动作时间＜0.1s
3）箱内采用工业级环氧树脂复合阻燃与抑燃材料，有效阻止火焰蔓延
4.5 综合考核功能
1）可进行临时用电系统三级配电接线实训
2）可设置接线错误、保护失效、接地不良等隐患，考核考生排查能力
3）可考核三级配电、二级保护的规范操作流程
4）可考核临时用电系统的日常巡检与维护技能
5 结构与配置要求
1）所有箱柜采用1mm厚冷轧板折弯焊接，表面酸洗磷化后喷塑RAL2008橘红平光纹，耐磨防腐
2）支架采用50mm×50mm×3mm Q235-A角铁焊接，结构稳固，承重满足要求
3）所有元器件采用标准工业级透明型产品，便于观察分断状态
4）箱内布线规范，标识清晰，零排、地排、分支排采用铜质材料
5）箱门带锁，可防止无关人员操作，配备防雨密封条
6）所有接线端子采用安全型端子，标识清晰，接线牢固
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 低压电工K33临时用电实操设备
2 一次供电 — 三相五线制AC380V±10%，50Hz
3 二次供电 — 三相五线制AC24V±10%，50Hz
4 一级总配电箱尺寸 m 0.39×0.8×2.07（±0.05）
5 二级分配箱尺寸 m 0.27×0.75×1.45（±0.05）
6 三级动力/照明箱尺寸 m 0.24×0.4×1.2（±0.05）
7 设备总重量 kg 约240
8 单位面积承重 kg/㎡ ≥150
9 防护等级 — IP54
10 绝缘电阻 MΩ ≥100
11 浪涌保护器参数 — T2级4P，40kA
12 隔离变压器 — AC380V转AC24V
13 漏电动作电流 mA 100
14 漏电动作时间 s ＜0.1
15 智能检测功能 — 正转/反转/缺相识别+缺相报警
16 箱柜材质 — 1mm冷轧板+RAL2008橘红喷塑
17 执行标准 — JGJ/T 46、GB/T 14048
2 组件配置清单
2.1 一级总配电箱（1台）
表格
序号 名称 规格型号 单位 数量
1 刀隔离开关 HD11F-400/380 个 1
2 电流互感器 BH-0.66 400/5 0.5级 个 3
3 交流塑壳断路器 DZ20Y-225T/3300 225A 透明型 个 3
4 漏电塑壳断路器 DZ20L-250T/4300 250A 100mA 非延＜0.1s 透明型 个 1
5 电涌保护器 T2-4P 40KA 个 1
6 交流微型断路器 DZ47-63/4P C32A 个 1
7 电流表 6L2-400/5 个 3
8 电压表 6L2-V 个 1
9 万能转换开关 LW5-16YH3/3 个 1
10 指示灯 AD16-24V 个 3
11 三相四线电能表 DTS606 MQ1 1.5(6)A 互感式 个 1
12 零排 LMY-[1×(30×4)]×1 套 1
13 地排 LMY-[1×(30×4)]×1 套 1
14 分支排 LMY-[1×(40×4)]×1 套 1
15 智能电机检测模块 一体式钣金设计，带三色指示灯及缺相报警 套 1
16 隔离变压器 AC380V转AC24V 台 1
2.2 二级分配箱（1台）
表格
序号 名称 规格型号 单位 数量
1 交流塑壳断路器 DZ20Y-225T/3300 225A 个 1
2 交流微型断路器 DZ15-100T/3901 100A  个 2
3 交流微型断路器 DZ15-100T/2901 100A  个 1
4 零排 LMY-[1×(30×3)]×1 套 1
5 地排 LMY-[1×(30×3)]×1 套 1
6 分支排 LMY-[1×(30×4)]×1 套 1
7 环氧树脂复合阻燃材料 工业级 ㎡ 按需
2.3 三级动力箱（1台）
表格
序号 名称 规格型号 单位 数量
1 交流微型断路器 DZ15-40T/3901 40A 透明型 个 2
2 微型漏电断路器 DZ15LE-40T/3901 40A 100mA 非延＜0.1s 透明型 个 1
3 环氧树脂复合阻燃材料 工业级 ㎡ 按需
2.4 三级照明箱（1台）
表格
序号 名称 规格型号 单位 数量
1 交流微型断路器 DZ15-40T/3901 40A 透明型 个 2
2 微型漏电断路器 DZ15LE-40T/3901 40A 100mA 非延＜0.1s 透明型 个 1
3 环氧树脂复合阻燃材料 工业级 ㎡ 按需
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
