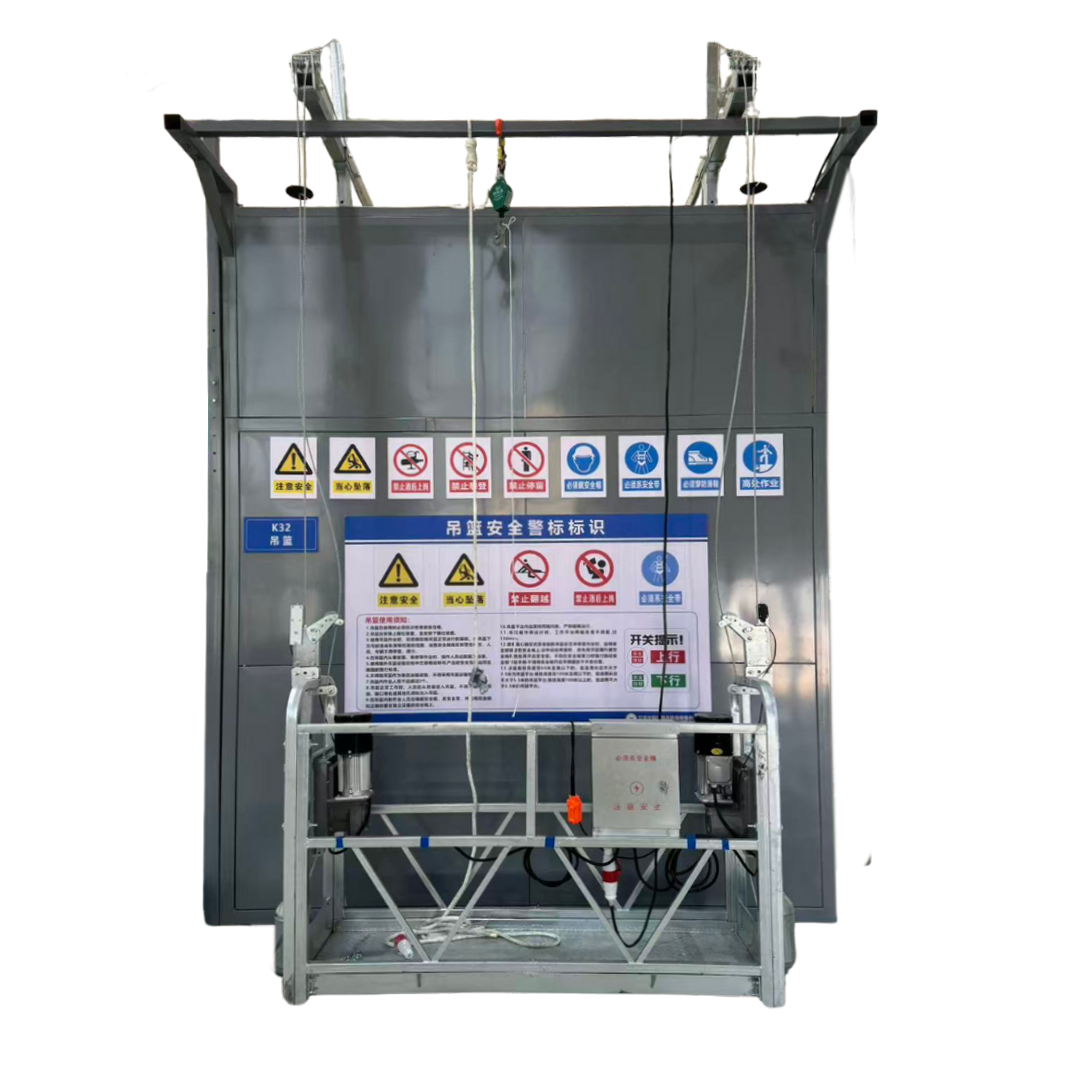

高处作业K32 吊篮清洗实操设备

高处作业K32 吊篮清洗实操设备
（一）通用部分
1 范围
本文件规定了高处作业K32吊篮清洗实操设备的总体要求、技术参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于高处作业安全技术实际操作考试、实训与技能鉴定，满足吊篮操作、调平、清洗作业考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB 19155 《高处作业吊篮》
GB 6095 《坠落防护 安全带》
GB 24544 《坠落防护 速差自控器》
高处作业安全技术实际操作考试标准
3 术语和定义
1.高处作业K32吊篮清洗实操设备：采用真实吊篮结构，模拟外墙清洗作业流程的实训考核装置。
2.水平生命线装置：沿作业平台纵向布置的防坠安全装置。
3.作业环境显示屏：可随机生成气温、天气、风速、风向等作业环境参数的显示装置。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及行业现行标准执行。
4.2 吊篮设备符合GB 19155要求，配备完善的防坠保护，确保实训安全。
4.3 吊篮操作方式与现场实际一致，模拟真实作业体验。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 技术参数
1）设备整体尺寸（长×宽×高）：4900mm×3000mm×5500mm
2）场地净空高度：≥5.5m
3）预留工位面积：≥20㎡
4）墙面尺寸：3.4m×4m
5）台面高度：2.8m
6）围栏高度：1.2m
7）楼梯宽度：0.8m
8）吊篮篮体尺寸：2.0m×0.7m
9）提升机参数：额定提升力6.3KN，提升速度9.6m/min，功率1500W，2台
10）吊篮上升高度：0-2m（可定制）
11）作业环境显示屏尺寸：32寸，分辨率1920×1080
12）工作电源：三相五线制AC380V±10%，50Hz
13）空载功耗：≤300W
14）使用环境：温度-10℃～+40℃，湿度≤90%无凝露，海拔≤2000m
2 安全保护系统
1）吊篮配备安全锁，锁绳角度3-8°，允许冲击力30KN，2套
2）配备独立安全绳及自锁器
3）水平生命线装置最高点高出作业平台最高作业面1.6m及以上，可承受人身急速坠落冲击力
4）吊篮电控箱具备急停、过流、漏电、短路保护功能
5）配备行程开关，限制吊篮上升高度
6）作业区域设置安全围栏
7）平台设有"楼梯式"台阶，上下方便
3 系统组成
1）吊篮模块：吊篮篮体、清洗场景板、配电箱、提升机、支撑架、电动机、钢丝绳、清洗工具
2）作业平台模块：墙面、台面、楼梯、围栏、女儿墙
3）水平生命线装置：方形镀锌钢管支架、钢丝绳、U型卡扣、防坠器
4）作业环境显示屏：1台
5）安全防护单元：安全围栏、警示标识
6）辅助器材单元：清洗用品
4 核心功能要求
4.1 吊篮操作功能
1）可控制吊篮上升、下降、停止
2）可通过转换开关控制吊篮单侧电机启动，调整篮体水平平衡
3）紧急情况下可按下急停按钮停止所有动作
4）吊篮上升过程中实时显示高度并语音播报
4.2 调平考核功能
吊篮上升过程中可自动出现倾斜状态，考核考生对吊篮的调平操作能力。
4.3 清洗作业功能
可进行外墙清洗模拟作业，考核考生清洗作业流程的规范性。
4.4 作业环境模拟功能
1）可随机生成气温（-10℃、0℃、10℃、20℃、40℃）
2）可模拟4种天气状态（晴、雨、雪、雾）
3）可模拟5种风速状态（0级、1级、3级、6级、8级）
4）可模拟左风、右风、无风三种风向
5）可模拟平整坚实、不平整不坚实两种场地条件
6）考核考生根据作业环境判断是否适合作业的能力
5 结构与配置要求
1）设备框架采用Q235国标钢材，表面喷塑处理
2）吊篮采用悬臂式镀锌支架，前后立柱高1.5m，悬臂梁长3.5m
3）钢丝绳采用4×31WS+FC-φ8.3镀锌专用钢丝绳，最小破断拉力51.5KN
4）作业平台台面采用花纹板，防滑耐磨
5）水平生命线装置采用80mm×80mm×3mm镀锌钢管支架，钢丝绳直径8mm，公称抗拉强度1550MPa
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 高处作业K32吊篮清洗实操设备
2 整体尺寸 m 4.9×3.0×5.5
3 场地净空高度 m ≥5.5
4 预留工位面积 ㎡ ≥20
5 吊篮篮体尺寸 m 2.0×0.7
6 提升机额定提升力 KN 6.3
7 吊篮上升高度 m 0-2
8 安全锁数量 套 2
9 作业环境显示屏尺寸 寸 32
10 工作电源 — 三相四线制AC380V±10%，50Hz
11 空载功耗 W ≤300
2 组件配置清单
表格
序号 名称 单位 数量
1 吊篮篮体 个 1
2 提升机 台 2
3 电控箱 个 1
4 控制手柄 个 1
5 安全锁 套 2
6 斜拉钢丝绳 条 2
7 悬吊钢丝绳 条 4
8 钢丝绳锁扣 个 若干
9 安全绳 根 1
10 自锁器 个 1
11 水平生命线装置 套 1
12 作业环境显示屏（32寸） 台 1
13 作业平台框架 套 1
14 清洗场景板 块 1
15 清洗工具套装 套 1
16 安全围栏 套 1
17 配套线缆、标识牌 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
