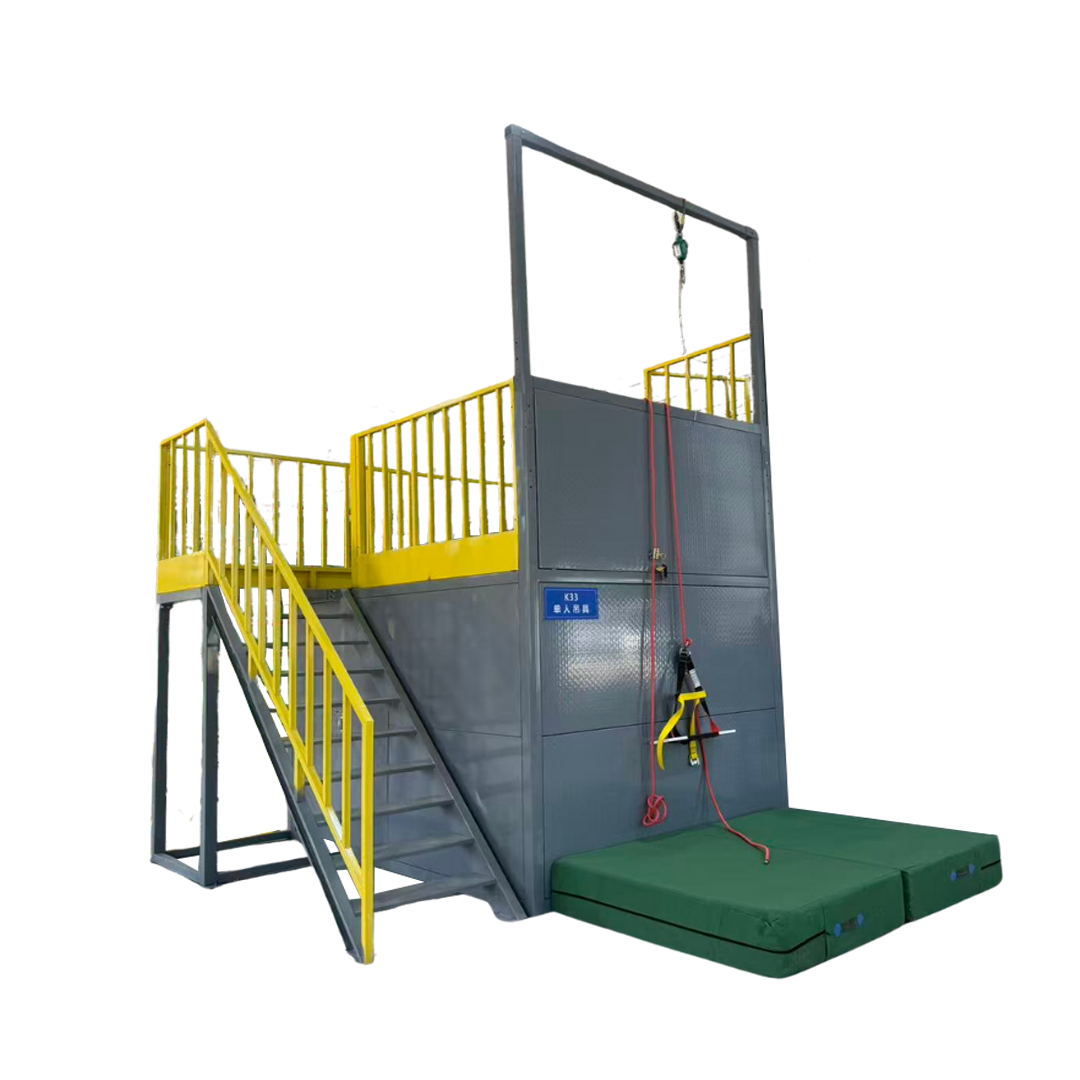

高处作业K33 单人吊具实操设备

高处作业K33 单人吊具实操设备
（一）通用部分
1 范围
本文件规定了高处作业K33单人吊具实操设备的总体要求、技术参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于高处作业安全技术实际操作考试、实训与技能鉴定，满足单人吊具操作、外墙清洗作业考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB 23525 《座板式单人吊具悬吊作业安全技术规范》
GB 6095 《坠落防护 安全带》
GB 24543 《坠落防护 安全绳》
高处作业安全技术实际操作考试标准
3 术语和定义
1.高处作业K33单人吊具实操设备：采用真实单人吊具结构，模拟外墙清洗作业流程的实训考核装置。
2.单人吊具：由工作绳、安全绳、座板、自锁器等组成的高处作业悬吊装置。
3.女儿墙：建筑物屋顶外围的矮墙，用于固定单人吊具。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及行业现行标准执行。
4.2 单人吊具符合GB 23525要求，配备完善的防坠保护，确保实训安全。
4.3 操作方式与现场实际一致，模拟真实作业体验。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 技术参数
1）设备整体尺寸（长×宽×高）：2000mm×2700mm×5000mm
2）场地净空高度：≥4.5m
3）预留工位面积：≥15㎡
4）模拟墙面尺寸：2.2m×3.2m
5）台面高度：2m
6）围栏及女儿墙高度：1.2m
7）楼梯宽度：0.8m
8）翻墙垫脚台高度：0.4m
9）高空作业座板尺寸：58cm×16cm×2.2cm
10）工作绳/安全绳长度：10m，直径16mm
11）使用环境：温度-10℃～+40℃，湿度≤90%无凝露，海拔≤2000m
2 安全保护系统
1）配备独立工作绳和安全绳，分别固定在不同锚点
2）安全绳配备自锁器，可沿绳滑动并在坠落时自动锁止
3）女儿墙采用不开门设计，考生需翻越女儿墙后坐入吊具，模拟真实环境
4）作业区域设置安全围栏及防摔垫
5）平台设有"楼梯式"台阶，上下方便
6）所有锚点牢固可靠，承重满足要求
3 系统组成
1）单人吊具模块：工作绳、安全绳、高空作业座板、自锁器、D型扣
2）作业平台模块：模拟墙面、台面、楼梯、围栏、女儿墙、翻墙垫脚台
3）水平生命线装置：方形镀锌钢管支架、钢丝绳、U型卡扣、防坠器
4）安全防护单元：安全围栏、防摔垫、警示标识
5）辅助器材单元：清洗用品
4 核心功能要求
4.1 单人吊具操作功能
1）可进行单人吊具的正确挂设实训
2）可进行翻越女儿墙、坐入吊具的操作实训
3）可进行吊具下降、上升的操作实训
4）考核考生单人吊具操作流程的规范性
4.2 清洗作业功能
可进行外墙清洗模拟作业，考核考生清洗作业流程的规范性。
4.3 安全防护功能
1）考核考生安全绳、自锁器的正确使用方法
2）考核考生作业过程中的安全注意事项
5 结构与配置要求
1）设备框架采用Q235国标钢材，表面喷塑处理
2）墙面和台面采用花纹板，防滑耐磨
3）工作绳采用涤纶材质，黑白相间，直径16mm
4）安全绳采用丙纶材质，黑红相间，直径12mm
5）高空作业座板为6层加宽加厚木板，含D型扣
6）水平生命线装置最高点高出作业平台最高作业面1.6m及以上
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 高处作业K33单人吊具实操设备
2 整体尺寸 m 2.0×2.7×5.0
3 场地净空高度 m ≥4.5
4 预留工位面积 ㎡ ≥15
5 模拟墙面尺寸 m 2.2×3.2
6 女儿墙高度 m 1.2
7 座板尺寸 cm 58×16×2.2
8 工作绳/安全绳长度 m 10
9 工作绳 mm 16
10 安全绳直径安全绳直径 mm 12
2 组件配置清单
表格
序号 名称 单位 数量
1 高空作业座板（含D型扣） 套 1
2 工作绳（10m，涤纶） 根 1
3 安全绳（10m，丙纶） 根 1
4 自锁器（16～20mm） 个 1
5 作业平台框架 套 1
6 模拟墙面 块 1
7 翻墙垫脚台 个 1
8 水平生命线装置 套 1
9 清洗工具套装 套 1
10 安全围栏 套 1
11 防摔垫 块 2
12 配套标识牌 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
