（一）通用部分
1 范围
本文件规定了高处作业K34登杆登塔实操设备的总体要求、技术参数、结构配置、功能要求、试验验收、技术服务及包装运输。本系统适用于高处作业安全技术实际操作考试、实训与技能鉴定，满足混凝土电杆登杆、铁塔登塔作业考核需求，适用于招标、生产、安装、验收、培训及考核全流程。
2 规范性引用文件
GB/T 4623 《环形混凝土电杆》
GB/T 2694 《输电线路铁塔制造技术条件》
GB 24544 《坠落防护 速差自控器》
AQ 6109 《坠落防护 登杆脚扣》
高处作业安全技术实际操作考试标准
3 术语和定义
1.高处作业K34登杆登塔实操设备：采用真实混凝土电杆和铁塔局部结构，用于登杆登塔作业实训考核的装置。
2.防坠落导轨：安装在铁塔上，配合防坠安全带使用的导轨式防坠装置。
3.作业环境显示屏：可随机生成气温、天气、风速、风向等作业环境参数的显示装置。
4 总则
4.1 本文件为最低技术要求，未明确项按国家及行业现行标准执行。
4.2 电杆和铁塔结构稳固，配备完善的防坠保护，确保实训安全。
4.3 登杆登塔操作方式与现场实际一致，模拟真实作业体验。
4.4 供方对设备质量、安全、功能、安装、调试、质保负全部责任，本文件为合同技术附件。
（二）专项技术要求
1 技术参数
1）电杆高度：4.15m
2）电杆直径：190mm～245mm
3）铁塔尺寸（长×宽×高）：3.2m×1.5m×4.5m
4）铁塔材质：Q235-A国标碳钢，热浸锌处理
5）速差自控器安全绳长度：不超过电杆或铁塔高度
6）安全防护垫厚度：≥30cm
7）作业环境显示屏尺寸：32寸，分辨率1920×1080
8）工作电源：AC220V±10%，50Hz
9）设备功耗：≤50W
10）使用环境：温度-10℃～+40℃，湿度≤90%无凝露，海拔≤2000m
2 安全保护系统
1）电杆采用底部固定底座+上部连墙支架和抱箍固定，与墙面、地面牢牢固定
2）铁塔采用混凝土基础固定，结构稳固
3）登杆作业配置速差自控器（防坠器）及双防摔垫
4）铁塔配备防坠落导轨及专用防坠安全带
5）杆（塔）四周有符合高处作业防坠半径要求的安全空间
6）作业区域设置安全围栏及警示标识
3 系统组成
1）登杆作业单元：环形混凝土电杆、固定套装、速差自控器、登杆工具、安全带

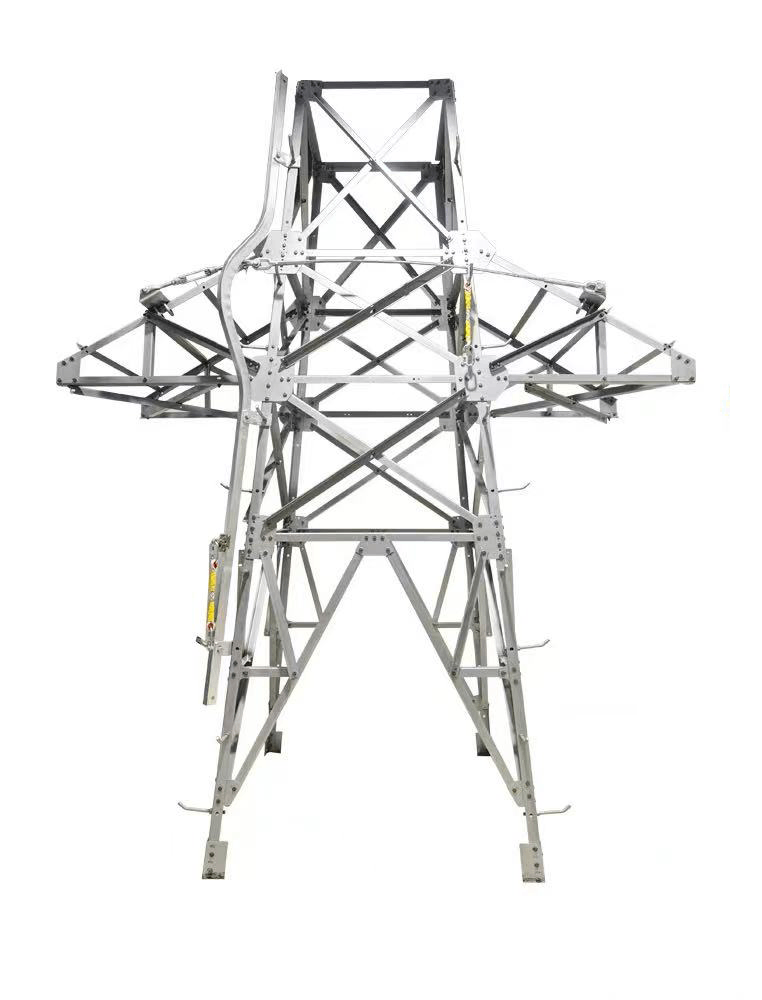

2）登塔作业单元：1:1局部铁塔结构、防坠落导轨、防坠安全带、登塔工具
3）作业环境显示屏：1台
4）安全防护单元：安全防护垫、安全围栏、警示标识
4 核心功能要求
4.1 登杆作业功能
1）可进行登杆前安全检查实训
2）可进行混凝土电杆上下杆操作实训
3）可进行杆上作业基本操作实训
4）考核考生登杆作业流程的规范性和安全性
4.2 登塔作业功能
1）可进行登塔前安全检查实训
2）可进行铁塔上下塔操作实训
3）可进行塔上垂直、水平作业位置移动实训
4）考核考生登塔作业流程的规范性和安全性
4.3 作业环境模拟功能
1）可随机生成气温（-10℃、0℃、10℃、20℃、40℃）
2）可模拟4种天气状态（晴、雨、雪、雾）
3）可模拟5种风速状态（0级、1级、3级、6级、8级）
4）可模拟左风、右风、无风三种风向
5）可模拟平整坚实、不平整不坚实两种场地条件
6）考核考生根据作业环境判断是否适合作业的能力
5 结构与配置要求
1）电杆采用环形混凝土电杆，符合GB/T 4623要求
2）铁塔框架采用63×63×5mm、50×50×4mm角铁用螺栓拼接而成，连接板为5mm厚冷轧板
3）速差自控器符合GB 24544要求，坠落发生后最小安全距离大于1m
4）安全防护垫采用高密度海绵材质，耐磨防水外套
5）作业环境显示屏采用高清液晶显示屏，支持遥控器切换
（三）专用部分
1 标准技术参数表
表格
序号 项目 单位 要求
1 设备名称 — 高处作业K34登杆登塔实操设备
2 电杆高度 m 4.15
3 铁塔高度 m ≥4
4 安全防护垫厚度 cm ≥30
5 作业环境显示屏尺寸 寸 32
6 工作电源 — AC220V±10%，50Hz
7 设备功耗 W ≤50
8 防坠器安全绳长度 m ≤电杆/铁塔高度



2 组件配置清单
表格
序号 名称 单位 数量
1 环形混凝土电杆（4.15m） 根 1
2 电杆固定套装 套 1
3 1:1局部铁塔结构 套 1
4 铁塔防坠落导轨 套 1
5 速差自控器（防坠器） 套 2
6 防坠安全带 套 2
7 登杆工具套装 套 1
8 登塔工具套装 套 1
9 作业环境显示屏（32寸） 台 1
10 安全防护垫 块 4
11 安全围栏 套 1
13 配套标识牌 套 1
3 试验与验收
1）出厂试验：保护逻辑、故障触发、显示、报警、安全全部合格2）现场验收：定值整定、故障排查、动作模拟正常3）不合格：供方免费更换、调试至合格
4 技术服务与质保
1）现场安装、调试、培训、考核指导2）质保期≥12 个月3）24 小时响应，72 小时解决方案
5 包装与运输
防潮、防撞、分类包装，平稳运输，严禁碰撞、淋雨、倒置。
